肘板是連接兩個以上構件的連接件。它能增加連接節點的剛性和保證相交結構的連續性，同時可以傳遞各種力，減小連接處的應力集中和改善接頭的工藝性。顎式破碎機的肘板是比較簡單但卻非常重要的一個零部件。想要讓其發揮更穩定且有效的作用，就要對其結構熟悉了解，本文主要對肘板的結構以及作用進行綜合分析。

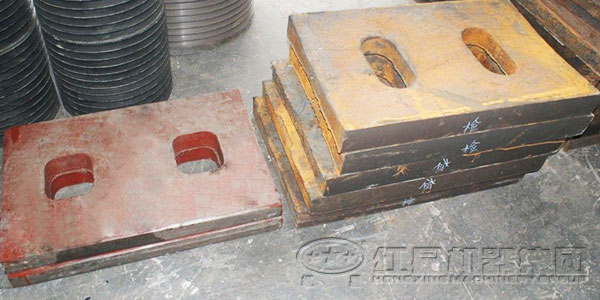

1.肘板結構

按照組成方式來分類，肘板可以分為組裝式和整體式兩種。簡擺型顎式破碎機使用的是組裝式結構，由一個肘板體和兩個肘板頭連接后組裝而成，可以在肘板磨損嚴重時只更換肘板頭即可。但由于該種肘板比較重，因此需要設計起吊環；復擺型顎式破碎機使用的為整體式肘板，重量和尺寸都比較小。肘板的結構設計一方面要考慮該機件的重要作用，另一方面也要考慮其工作環境。

2.肘板作用

肘板的作用主要有三個：第一個是過載保護作用，在顎式破碎機的使用過程中，可能會出現卡機的問題，當物料完全充滿顎破機設備的破碎腔時，導致機器無法正常運轉，這時候為避免設備更大的損壞，肘板在強大的壓力下就會斷裂，然后設備就會停止破碎物料，從而也保護了內部其它破碎機配件的損壞；第二個是傳遞動力的作用，肘板與肘墊之間傳遞很大的擠壓力，并受周期性沖擊載荷，有時比破碎力還大；第三個是調整排料口尺寸的作用，有的簡擺型顎式破碎機是通過更換不同長度尺寸的肘板來對排料口尺寸進行調整的。

3.肘板改進

雖然肘板一般都是采用耐磨性和韌性較好的材料制成的，但是顎式破碎機破碎物料過程中，肘板與物料以及配件之間不斷地摩擦，長期下來磨損也是非常嚴重的。所以需要對肘板進行一定的改進，盡量減少磨損。

具體的改進方法有：第一，改滑動型為滾動型，肘板在反復沖擊摩擦作用下磨損較快，滑動型的更為嚴重，所以可以將肘頭與肘板的連接形式改為滾動型，以減少磨損，提高傳動效率，延長其使用壽命；第二，改變肘板與肘墊之間的潤滑液，對于顎式破碎機肘頭與肘墊要采用水潤滑，既能帶走摩擦產生的熱量又能將粉塵沖走，延長了肘頭和肘墊的使用壽命；第三，改進肘墊與肘座的配合面形狀，將肘墊與肘座凹槽的配合面形狀改為梯形，即便長時間受到擠壓變形，在更換肘墊時也不受影響，便于拆卸。
