顎式破碎機簡介

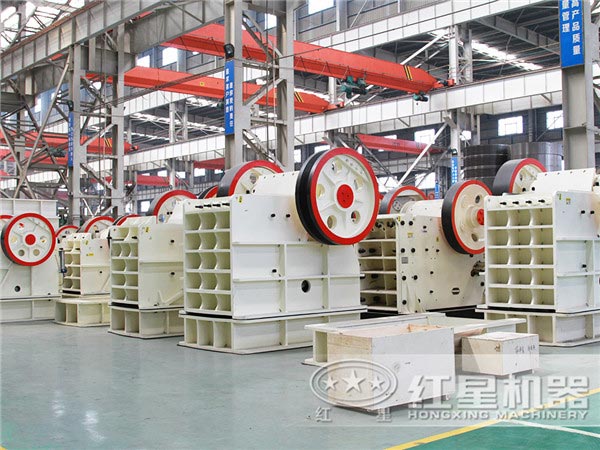

不同尺寸顎式破碎機
顎式破碎機(鄂式破碎機)是河南紅星總結多年的生產經驗,結合廣大用戶的實際生產需求而精心研制的一款破碎設備。紅星公司從事顎式破碎機生產研究已有相當長的一段歷史,是一家在河南乃至全國都比較有名的、實力強大的,有信譽的顎式破碎機(鄂式破碎機) 生產廠家。紅星生產的顎式破碎機可在抗壓強度320MPa以下的各種礦石和巖石的粗、中、細碎領域進行,至今已遠銷國外160多個國家和地區,為各個國家的地區發展貢獻了不小的力量。

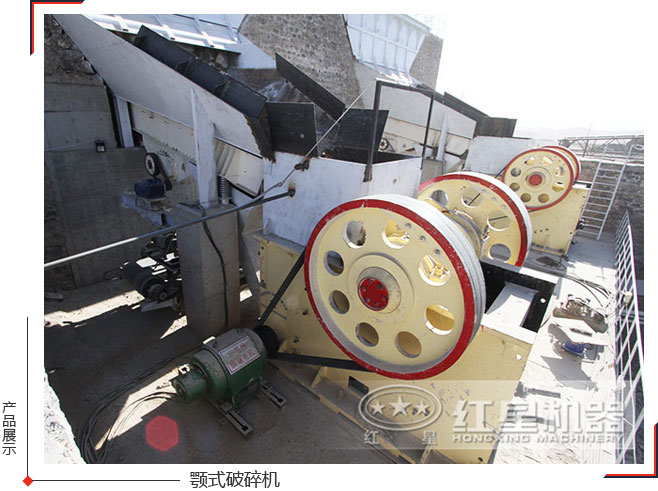

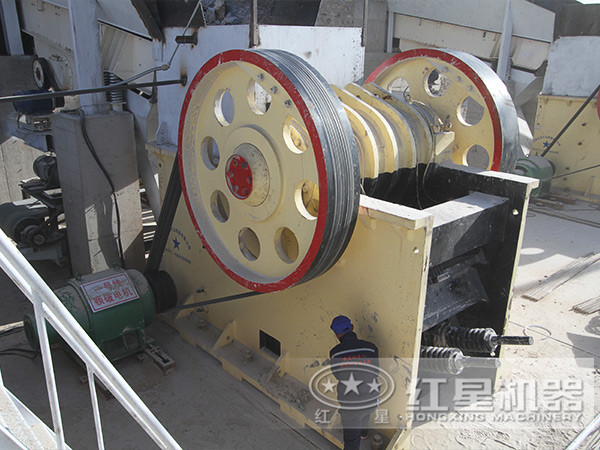

顎式破碎機環保生產現場
顎式破碎機圖片

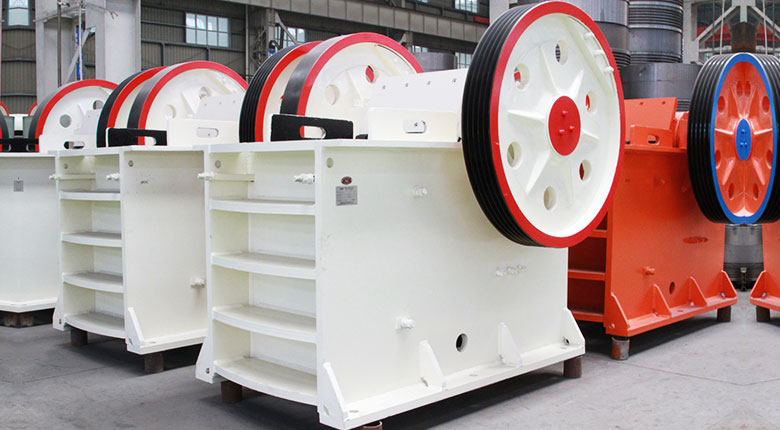

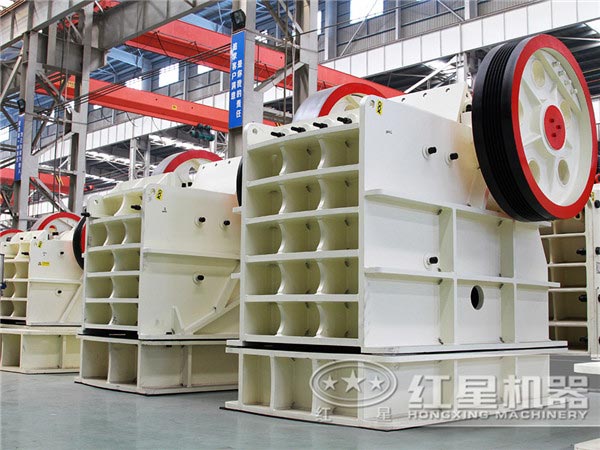

顎式破碎機

顎式破碎機廠家

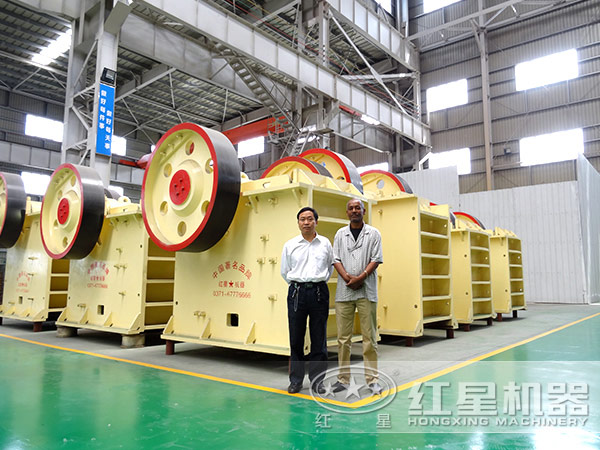

顎式破碎機國際合作

專業定制 在線咨詢
顎式破碎機適用范圍

顎式破碎機適用范圍
我公司生產的顎式破碎機用途廣泛,是目前行之有效,使用可靠的碎石機器,廣泛應用在冶金、化工、建材、電力、交通等工業部門。近年來,我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的物料需要,專門研制了特種耐磨鄂式破碎機。該鄂式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎,被破碎物料的最高抗壓強度為320MPa,廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。
顎式破碎機性能特點

顎式破碎機性能特點

顎式破碎機性能特點

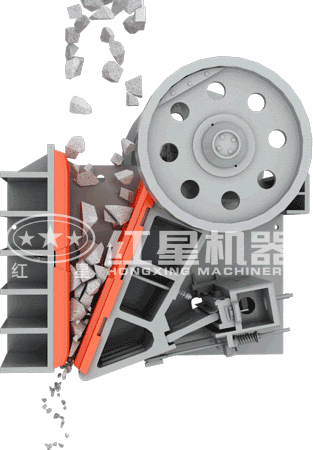

顎式破碎機工作原理

顎式破碎機工作原理
顎式破碎機簡稱顎破、鄂破、鄂破機等,該系列破碎機主要由機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。 顎式破碎機是以電動機為動力,由三角皮帶和槽輪驅動偏心軸,使動顎按預定軌跡作往復運動,從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內物料予以破碎,并通過下部的排料口將成品物料排出。整個工作原理簡單科學。
顎式破碎機技術參數
- 顎式破碎機
- HD德版顎式破碎機
- CJ系列歐版顎式破碎機
- 輪胎顎破移動破碎站
- 履帶Wotetrack顎式破碎站
| 型號 |
進料口尺寸 (mm) |
最大進料粒度 (mm) |
排料口調整范圍 (mm) |
處理能力(t/h) |
偏心軸轉速(r/min) |
電機功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
| PE 150×250 |
150×250 |
125 |
10-40 |
1-3 |
268 |
4P 5.5 |
760×700×860 |
| PE 200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
4P 7.5 |
915×780×990 |
| PE 200×350 |
200×350 |
180 |
18-60 |
3-10 |
276 |
4P 11 |
1000×914×1112 |
| PE 250×400 |
250×400 |
210 |
20-70 |
5-21 |
300 |
6P 15 |
1100×1032×1285 |
| PE 400×600 |
400×600 |
340 |
40-100 |
16-64 |
270 |
6P 30 |
1623×1736×1615 |
| PE 500×750 |
500×750 |
425 |
50-100 |
40-110 |
268 |
6P 55 |
1920×1850×1920 |
| PE 600×750 |
600×750 |
500 |
150-200 |
80-240 |
268 |
6P 55 |
2020×1850×1920 |
| PE 600×900 |
600×900 |
500 |
65-160 |
50-160 |
254 |
6P 55 |
2530×1900×2340 |
| PE 750×1060 |
750×1060 |
630 |
80-180 |
110-320 |
245 |
8P 110 |
2680×2380×2785 |
| PE 900×1200 |
900×1200 |
750 |
100-200 |
220-380 |
208 |
8P 110 |
3470×2876×3330 |
| PE 1200×1500 |
1200×1500 |
1020 |
150-350 |
400-1000 |
180 |
8P 160-245 |
4850×3220×3680 |
| PE 1500×1800 |
1500×1800 |
1200 |
220-350 |
500-1200 |
180 |
8P 280-380 |
5160×3660×4248 |
| PEX 150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
4P 15 |
1170×1575×1030 |
| PEX 250×750 |
250×750 |
210 |
25-60 |
13-35 |
320 |
6P 22 |
1550×1730×1470 |
| PEX 250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
6P 30 |
1580×2006×1390 |
| PEX 250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
6P 37 |
1780×2214×1430 |
| PEX 300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
6P 55 |
2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
| 型號 |
進料口尺寸 |
最大進料粒度 (mm) |
出料口調整范圍 |
處理能力(t/h) |
電機功率 |
外形尺寸 長×寬×高 (mm)
|
| HD72(57) |
460×720 |
425 |
45-100 |
50-120 |
6P 55 |
2100×1556×1640 |
| HD86(69) |
580×860 |
500 |
50-150 |
60-260 |
8P 75 |
2200×1754×1810 |
| HD98(751) |
680×980 |
630 |
75-175 |
110-350 |
8P 110 |
2660×1960×2175 |
| HD110(912) |
850×1100 |
750 |
100-200 |
230-550 |
6P 132 |
2960×2381×2556 |
| HD125 |
950×1250 |
900 |
125-225 |
280-750 |
8P 160 |
3500×2614×2925 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
| 型號 |
最大進料粒度 |
進料口尺寸 |
出料口調整范圍 |
處理能力(t/h) |
電機功率(KW) |
外形尺寸 長×寬×高(KW) |
| CJ96 |
480 |
930×580 |
60-175 |
105-390 |
4P 90 |
2850×2270×1950 |
| CJ106 |
560 |
1060×700 |
70-200 |
150-500 |
4P 110 |
3280×2580×2400 |
| CJ120 |
700 |
1200×870 |
70-200 |
175-610 |
4P 160 |
3700×2790×2950 |
| CJ125 |
760 |
1250×950 |
100-250 |
270-831 |
4P 160 |
4230×2780×2960 |
| CJ150 |
960 |
1400×1200 |
125-250 |
340-880 |
4P 200 |
5030×3440×3970 |
| CJ160 |
960 |
1600×1200 |
150-300 |
430-1145 |
4P 250 |
5780×3460×3580 |
| CJ200 |
1200 |
2000×1500 |
175-300 |
630-1590 |
6P 400 |
6600×3000×4400 |
| CJ1511 |
850 |
1500×1070 |
125-300 |
380-1080 |
6P 200 |
4130×3000×3330 |
| CJ1513 |
1040 |
1500×1300 |
150-300 |
480-1160 |
6P 200 |
4620×2890×4190 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
| 型號 |
HX938HD86 |
HX1149HD98 |
HX1349HD110 |
HX1349HD125 |
| 運輸長度 |
12600 |
13500 |
14500 |
15200 |
| 運輸寬度 |
2600 |
2700 |
2800 |
2900 |
| 運輸高度 |
3870 |
4200 |
4450 |
4500 |
| 最大長度 |
12500 |
14000 |
16100 |
16700 |
| 最大寬度 |
4100 |
4500 |
5100 |
5100 |
| 最大高度 |
4100 |
4900 |
5000 |
5300 |
| 重量 |
39 |
57 |
55 |
65 |
| 輪胎配置 |
并裝雙軸 |
并裝三軸 |
并裝三軸 |
并裝三軸 |
| 破碎機型號 |
HD86 |
HD98 |
HD110 |
HD125 |
| 最大進料 |
500 |
550 |
660 |
800 |
| 出料口調整范圍 |
50-150 |
75-175 |
100-200 |
125-225 |
| 處理量(t/h) |
85-275 |
110-350 |
215-510 |
280-650 |
| 給料機型號 |
ZSW380×95 |
ZSW420×110 |
ZSW490×130 |
ZSW490×130 |
| 主皮帶機型號 |
B800×8.5m |
B1000×9.5m |
B1000×11m |
B1200×11m |
| 側出皮帶機型號(選配) |
B500×3m |
B650×3.5m |
B650×4m |
B650×4m |
| 發電機組型號(選配) |
200KW |
250KW |
270KW |
400KW |
| 除鐵器型號(選配) |
RCYD(C)-8 |
RCYD(C)-10 |
RCYD(C)-10 |
RCYD(C)-12 |
| 型號 |
WT96 |
WT106 |
WT120 |
| 運輸外形尺寸 |
長度 |
14200mm |
14900mm |
15200mm |
| 寬度 |
2900mm |
3000mm |
3200mm |
| 高度 |
3470mm |
3600mm |
3700mm |
| 重量 |
38t |
50t |
65t |
| 給料機 |
料斗容積 |
5m³ |
5m³ |
6m³ |
| 裝載高度 |
3900mm |
4100mm |
4300mm |
| 給料機型號 |
GZDT3895 |
GZDT1145 |
GZDT1245 |
| 出土皮帶機 |
尺寸(寬×長) |
800×9000mm |
1000×10000mm |
1200×12000mm |
| 卸料高度 |
3100mm |
3200mm |
3400mm |
| 破碎機 |
型號 |
CJ96 |
CJ106 |
CJ120 |
| 進料口 |
930×580mm |
1060×700mm |
1200×870mm |
| 最大進料尺寸 |
480mm |
560mm |
700mm |
| 主皮帶機 |
尺寸(寬×長) |
800×9000mm |
1000×10000mm |
1200×12000mm |
| 卸料高度 |
3100mm |
3200mm |
3400mm |
| 除鐵器 |
型號 |
RCYQ-8 |
RCYQ-10 |
RCYQ-10 |
| 柴油發動機 |
功率 |
96kw |
106kw |
132kw |
| 制造商 |
卡特帕金斯 |
卡特帕金斯 |
卡特帕金斯 |
| 整機 |
功率 |
112.9kw |
141.4kw |
196.2kw |
| 控制方式 |
有線/無線(選配) |
有線/無線(選配) |
有線/無線(選配) |
河南鄭州顎式破碎機生產廠家:河南紅星機器公司是專業的顎式破碎機生產廠家,生產的顎式破碎機性能可靠,工藝簡化,結構簡單,維修方便;設備的投資成本低,產出效率高;長期運行維修費用相較于同等規模傳統工藝設備要低35%左右。
車間試機現場

顎式破碎機廠家
河南鄂破機價格:歡迎新老客戶來我廠參觀和免費試機,至于具體的顎式破碎機價格,既可以通過在線咨詢方式,又可撥打客服電話0371-67772727.
