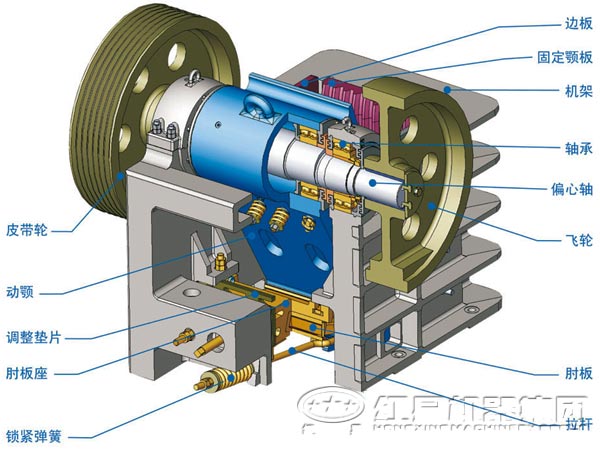

顎式破碎機是破碎行業的常用設備,由于其惡劣的工作性質,設備內個部件的磨損是不可避免的。但是可以通過改善部件受力狀況,減少顎式破碎機的磨損,下面我們來看一下顎式破碎機部件的受力分析。


1、機架的受力分析。顎式破碎機機架受力主要來自于物料對定顎板的壓力以及偏心軸對機架的作用力。物料對定顎板的壓力越大,機架受力就越大,而偏心軸對機架的作用力作用在軸承座處。而在實際工作過程中,破碎力主要作用在前墻和肘板座上,其它方向的力可忽略不計。
2、推力板的受力分析。顎式破碎機推力板材質大多為灰口鑄鐵,材質的耐磨性、抗彎強度和沖擊韌性較低,當顎式破碎機破碎及工作時,后推力板受力不斷的變化,特別是當有大塊堅硬石料進入喂料口后,更會出現受力峰值,導致推力板磨損嚴重以及斷裂等。
3、顎板的受力分析。顎式破碎機破碎物料時,物料在破碎腔里運動過程看似簡單實際卻很復雜,顎板的受力不但受到物料的給料狀態影響,同時可能還受到偏心軸轉速,排料口大小等因素的影響。由于顎式破碎機在工作過程中大部分石塊都在破碎腔的中部,而其上、下部相對較少,因此顎板在水平方向中間受力大且中間部分最大,而兩邊受力小,而且兩邊受力具有對稱性。
4、偏心軸的受力分析。偏心軸應力最大處位于靠近偏心軸連桿兩軸承位的軸項邊緣,在偏心軸的兩端,應力水平比較低,且周向方向上應力值相當。顎式破碎機在正常工作下,偏心軸支承點的受力狀況決定于機器的結構和破碎力的狀況,其作用力和力矩均是變化的,而且破碎力最大值處就是偏心軸最大受力處。
5、軸承的受力分析。顎式破碎機的軸承在工作中不但要承受較大的軸向震動載荷,還要承受一定的徑向震動載荷,因此常選用具有自動調心性能且承載能力較大的雙列向心球面滾子軸承。
