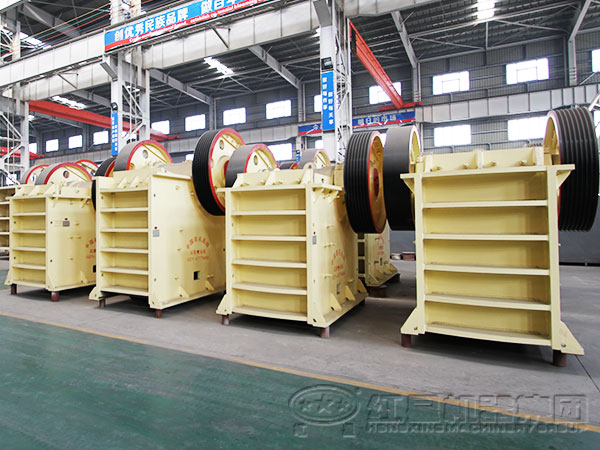

雙腔顎式破碎機在設計時應考慮其生產能力，功耗，機重及顎板壽命等綜合指標。由于破碎機的工作繁重，工作條件苛刻，且受力情況復雜，為了保證破碎機在工作中運轉正常，則在設計的過程中應使其滿足以下要求：安全，衛生環保，節能。下面我們就來詳細說明雙腔顎式破碎機的設計前提。

1、設計的總體要求

傳統復擺顎式破碎機的基礎上采用了新的結構設計，將單腔改為對稱式的雙腔，工作時一腔進行破碎，另一腔進行排礦工作。這樣，在一個工作周期內，該破碎機總共進行了兩次破碎和排礦工作，在單位時間內產量是普通單腔顎式破碎機的兩倍。生產效率得到極大的提高，同時有效地降低了單位產量的功率消耗，兩個破碎腔可以并聯和串聯使用。該破碎機由電動機帶動皮帶輪，飛輪，偏心軸，動顎等部件，使動顎運動。在定顎與動顎的相對運動中，以小偏心，高擺動頻率將物料多次破碎。雙腔顎式破碎機有2個破碎腔，是在普通顎式破碎機活動顎板的另一端增加一個破碎腔。在這種結構下，破碎機可在雙工作行程狀態下運行。

2、設計方案的選取

我們采用對稱雙腔結構，并要發破碎和排礦同時進行，故兩動顎均要安裝在同根偏心軸上，為了增強剛度，將兩動顎做成相互固定的結構，由于在雙動顎間安裝肘板很不方便，所以將兩個肘板安裝在定顎的后面，這樣，動顎下端的支撐就失去了，為了解決這個問題，紅星重工將偏心的位置下移，用于實現動顎下部的支撐。動顎上部的支撐由搖桿和銷軸來完成。這種結構的優點：它結構緊湊，簡單。該設計具有一個雙腔結構，兩塊齒板固定在一個動顎上，結構緊湊，度使破碎成為一個連續過程，兩個破碎腔并聯使用。其破碎產品粒度均勻，呈立方狀，可在雙工作行程狀態下運行，不存單腔破碎機空行程的能量消耗。

3、部分參數的選定

因為該設計是在動顎作復雜擺動的曲柄搖桿機構顎式破碎機的基礎上改進的，故其四桿機構是依照復擺顎式機的算法來確定的。而破式破碎機的主體機構是一平面曲柄搖桿機構。因此，此設計方案的成功與否，其關鍵在于四桿機構的形式，應對顎式破碎機的四桿機構進行優化處理，使各桿件的匹配更加合理，獲得更好特性，從而達到提高生產能力，降低下端特性值的目的。
